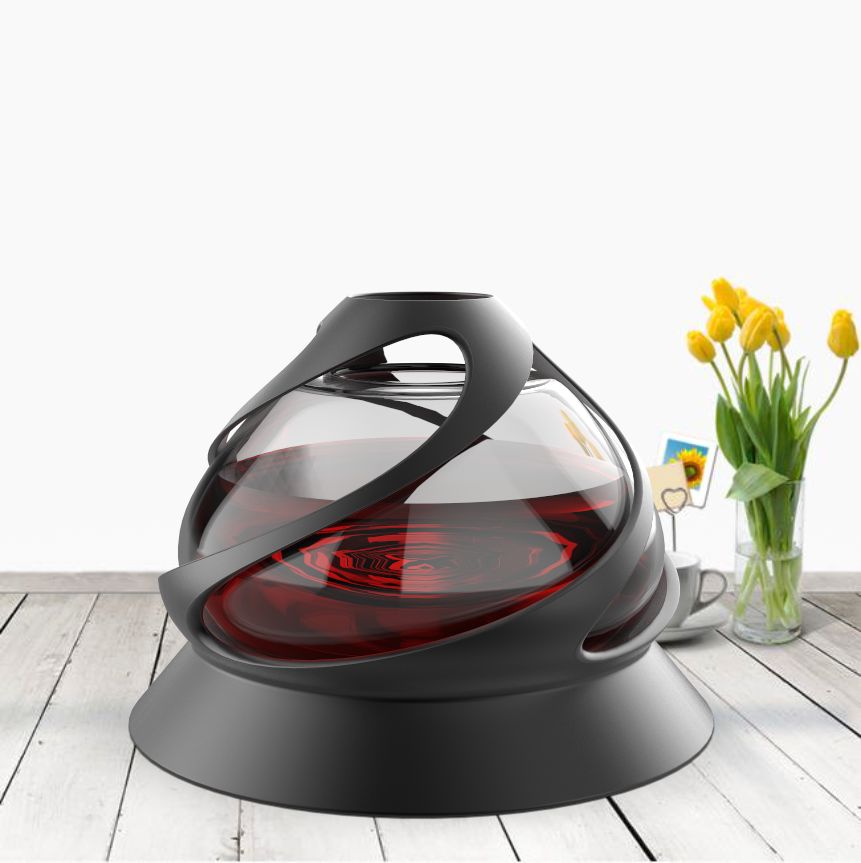

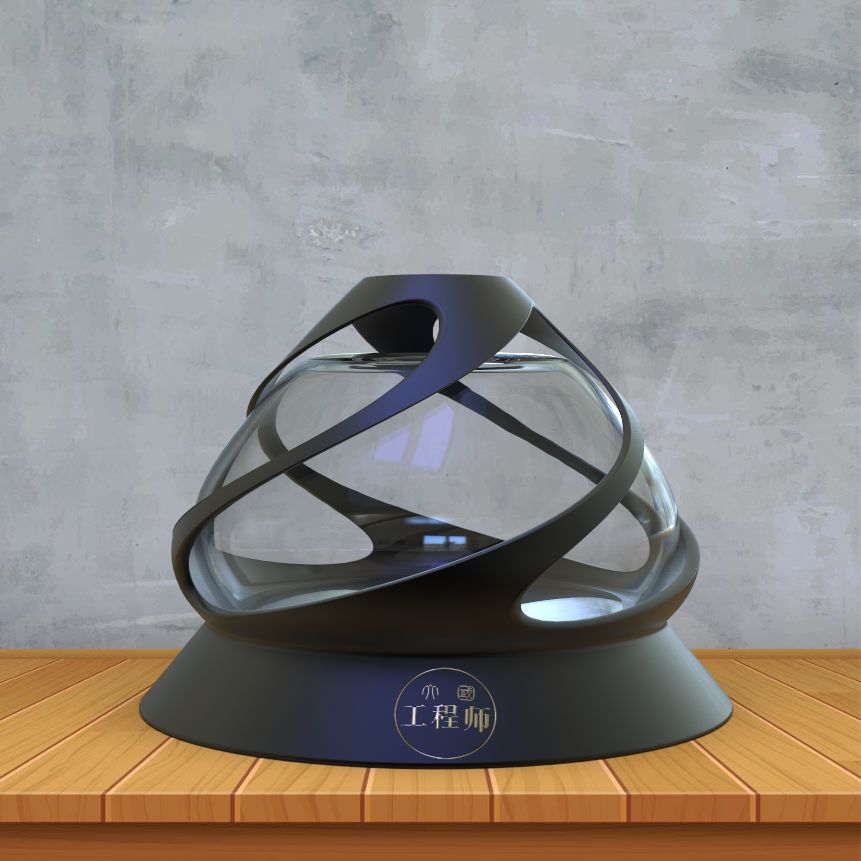

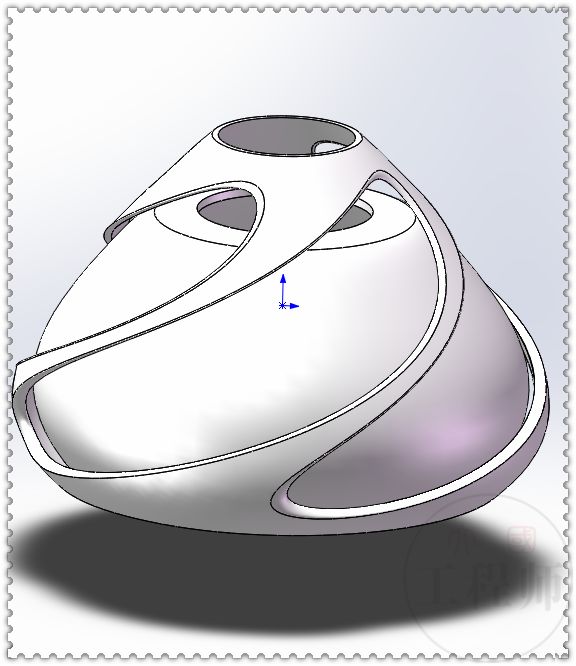

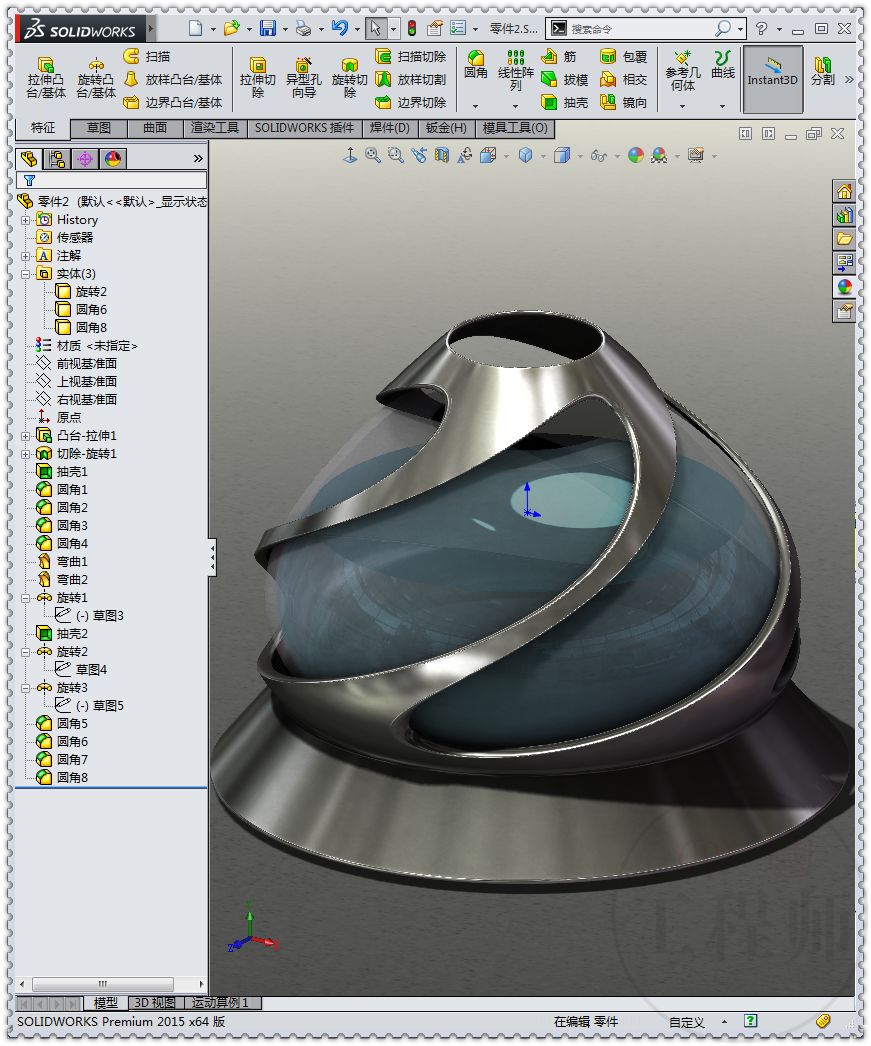

此图是用SolidWorks2015建模，用KeyShot8渲染，最上面2张图。
建模步骤：

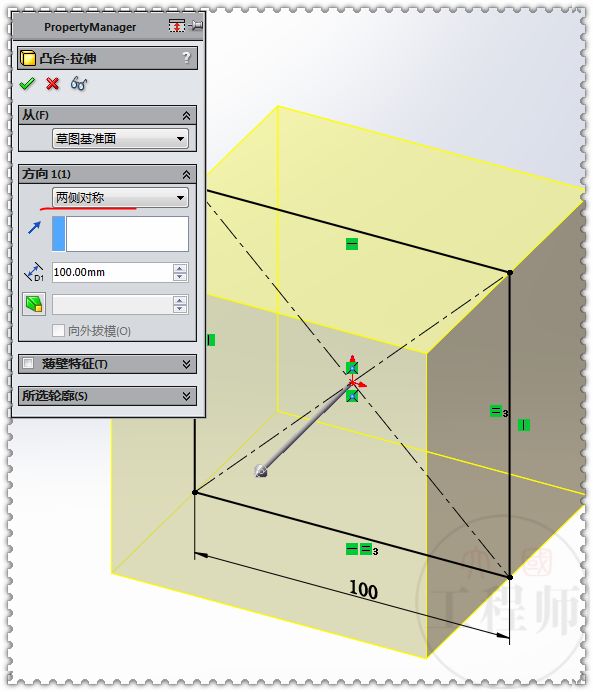

1.在前视基准面上画一个正方形。拉伸凸台，两侧对称：100。
2.在前视面上画两个圆，剪裁。

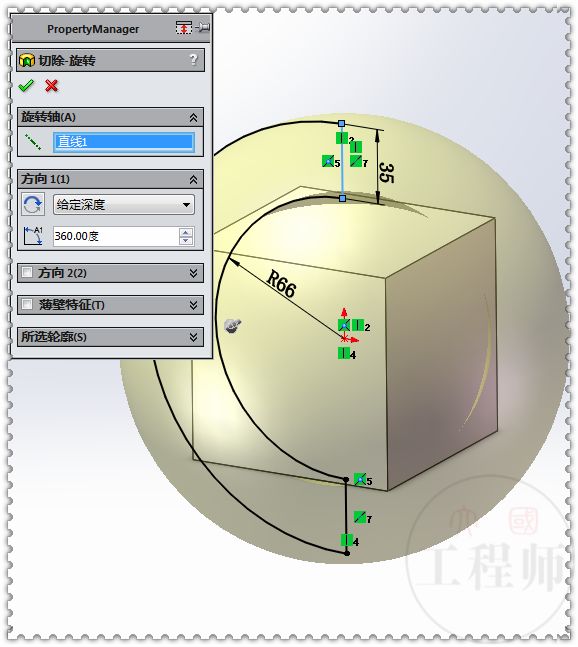

3.旋转切除。

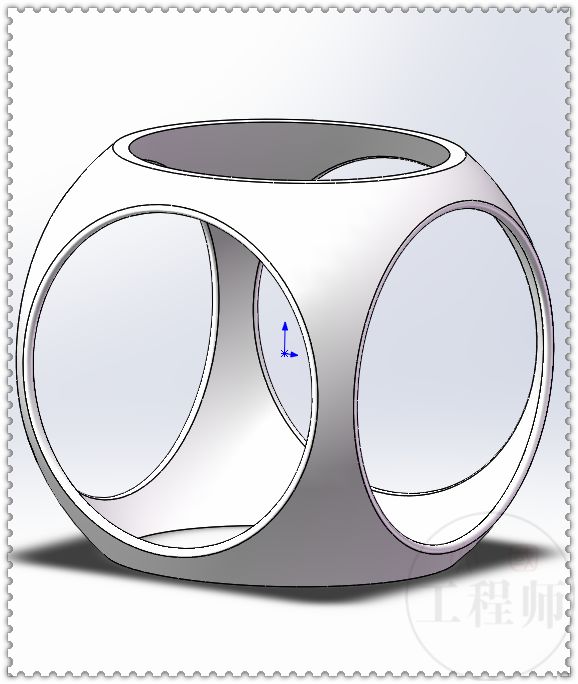

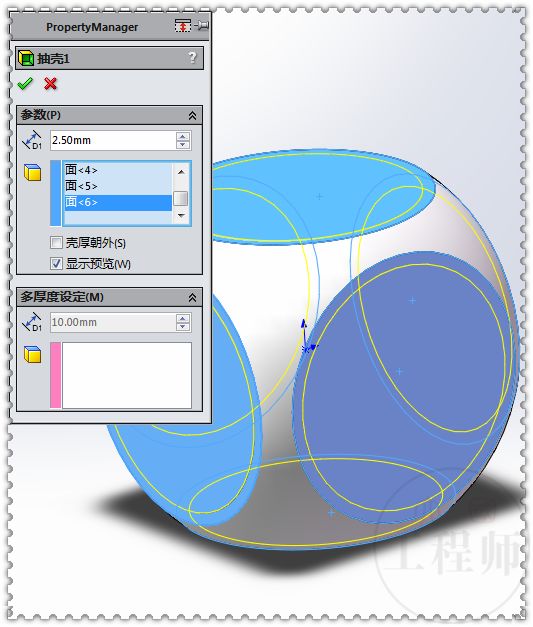

4.抽壳，厚度：2.5。

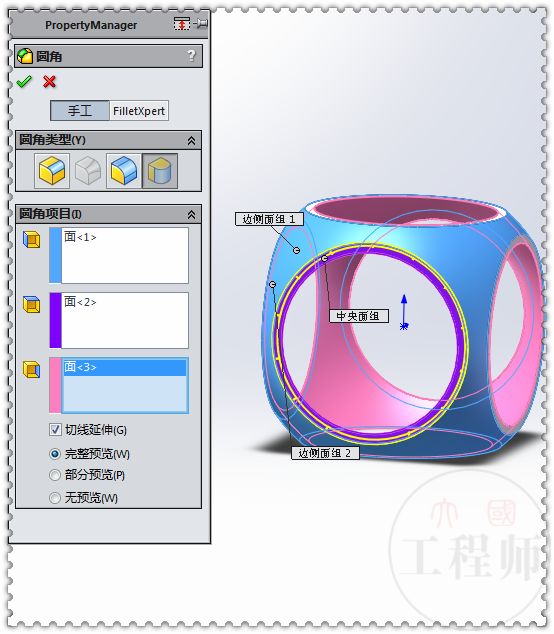

5.完全圆角。

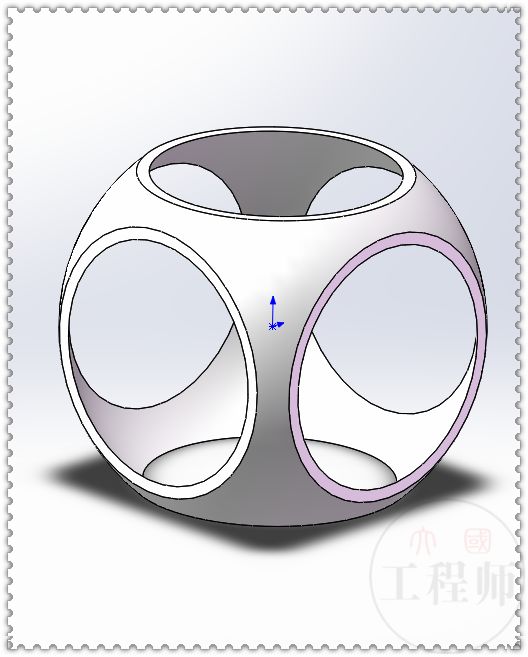

4个圆都完全圆角

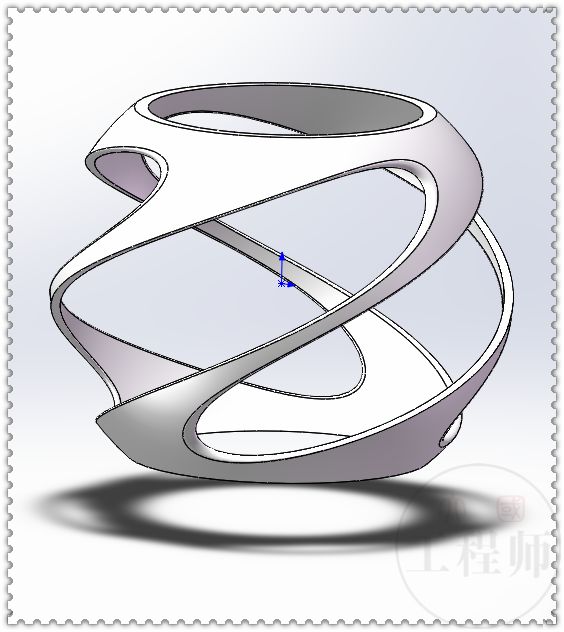

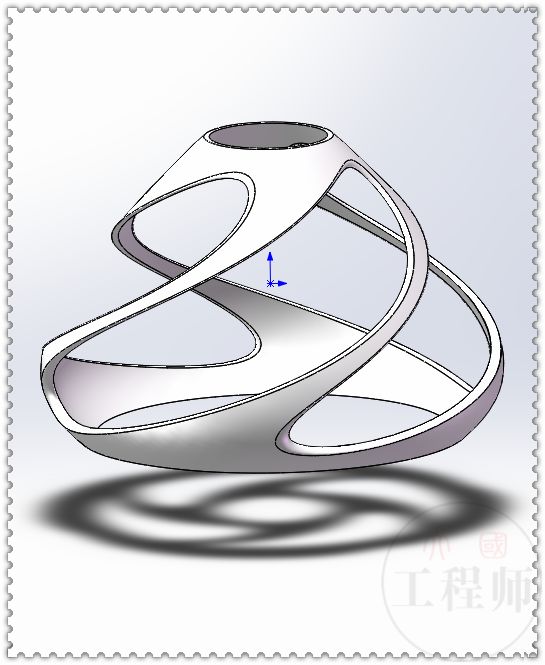

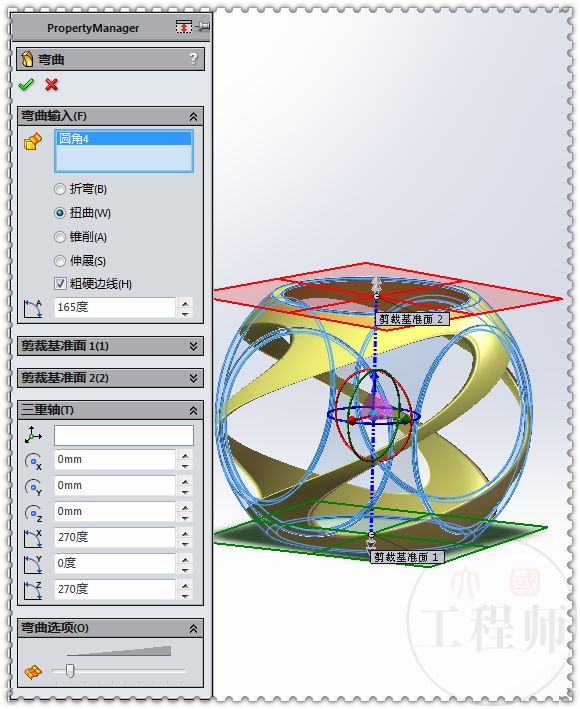

6.完全——扭转：165度。

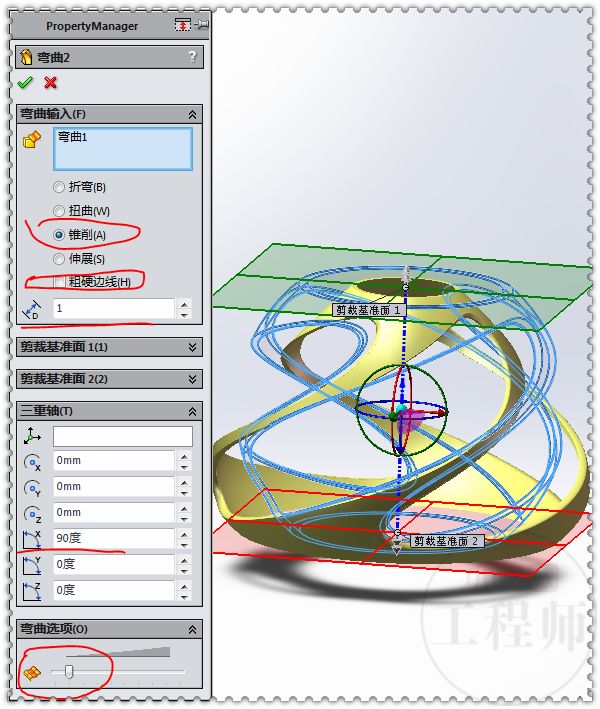

7.继续弯曲——锥削：1，去掉粗硬边线。
有时会出现下图的错误，原因不明

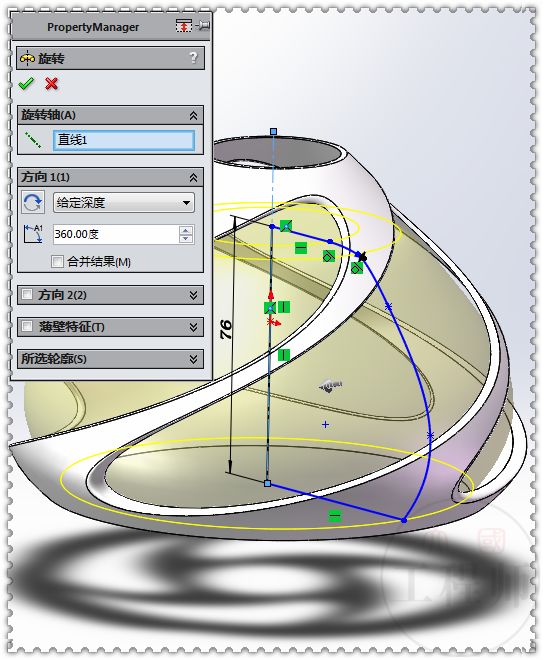

8.在前视面上随意画个草图，有直线、圆弧、样条曲线。

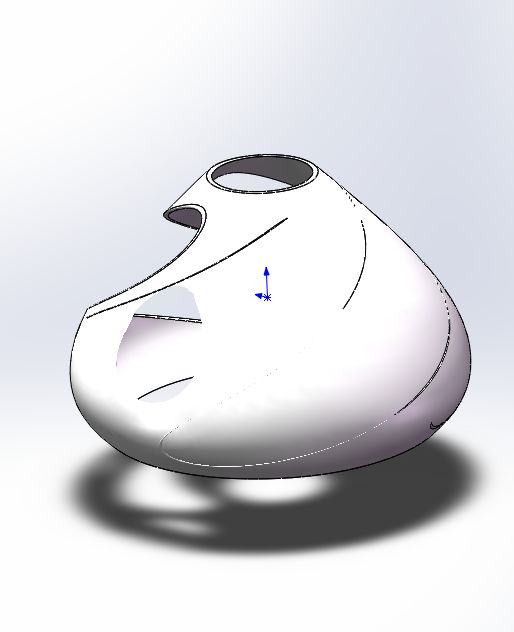

9.旋转，去掉合并结果。

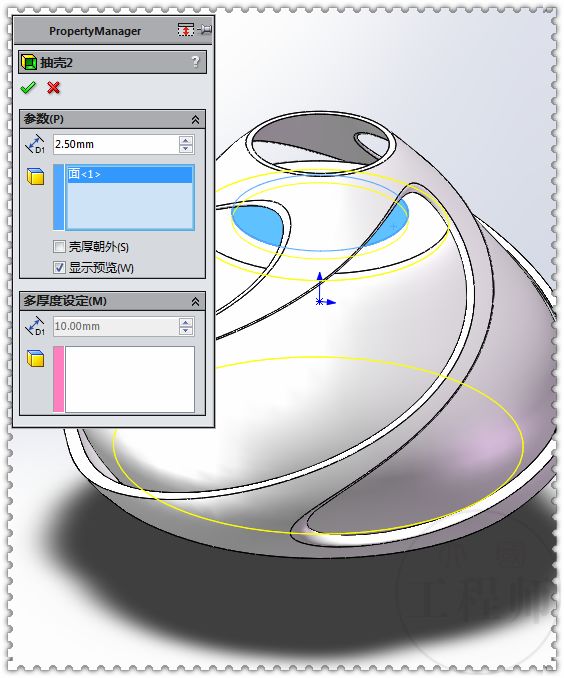

10.抽壳，厚度：2.5。

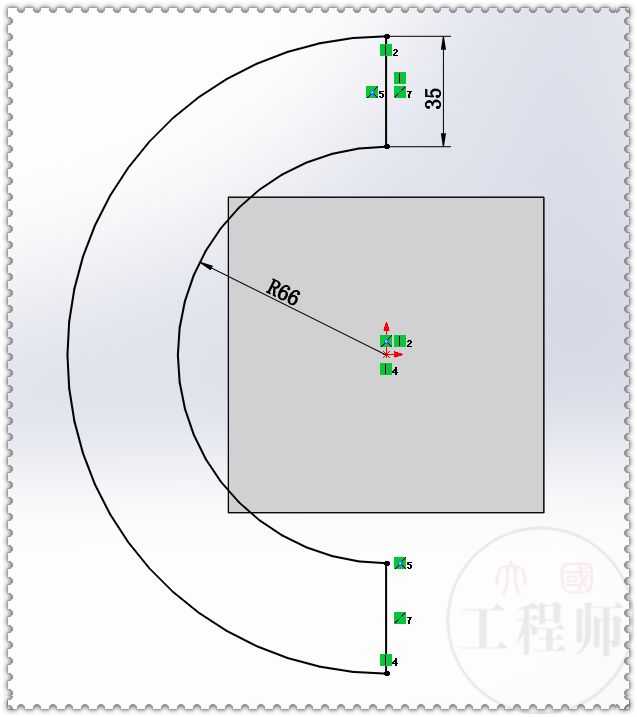

11.隐藏外侧实体，显示样式——隐藏线可见。在前视面上草绘。

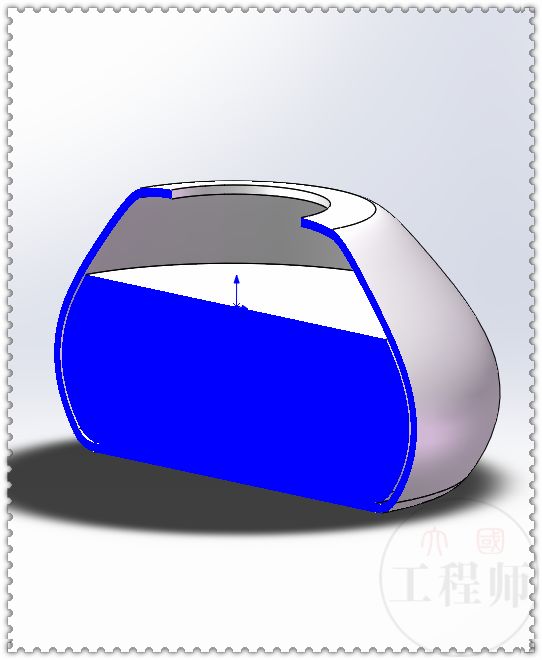

12.旋转，去掉合并结果。下图是剖开后。

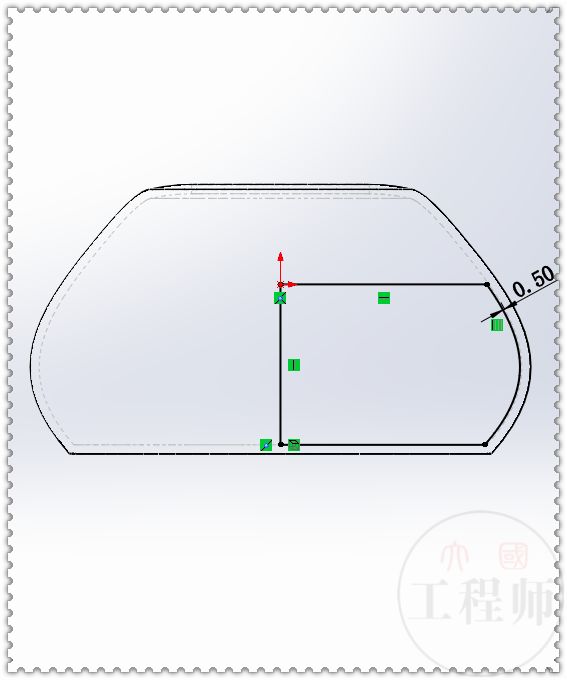

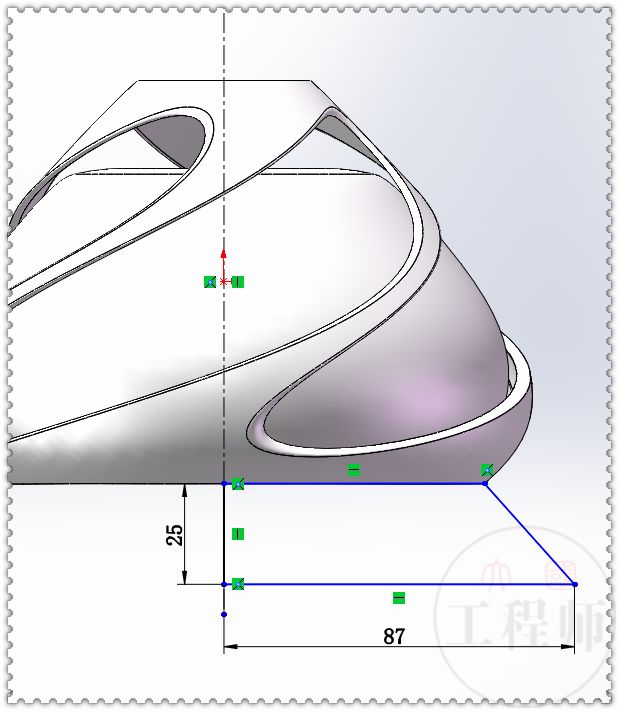

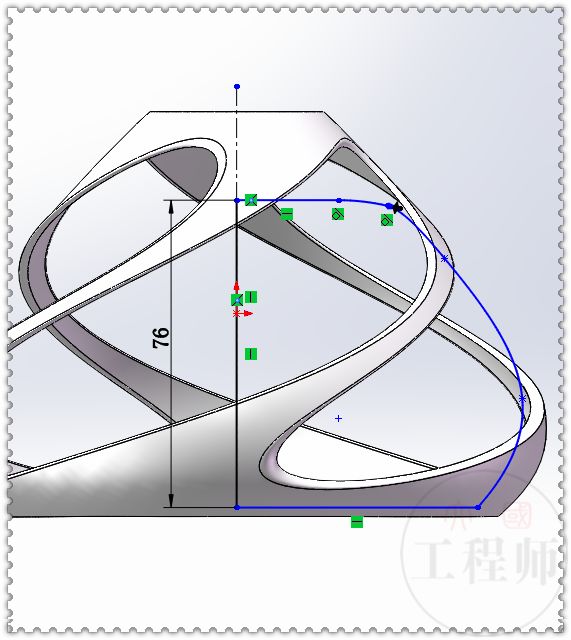

13.还是在前视面上画草图。
14.旋转，只与绿色实体合并结果。

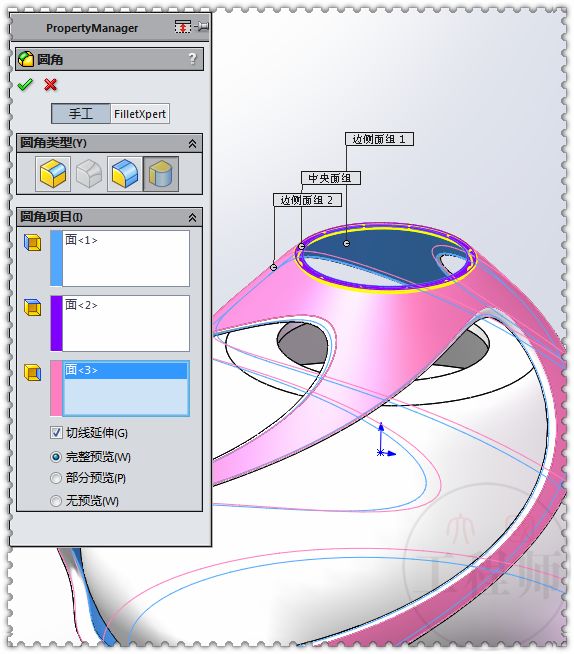

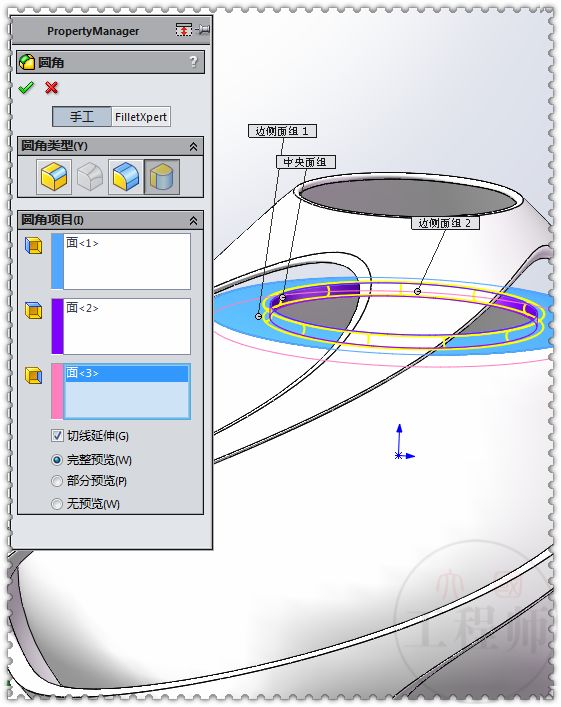

15.完全圆角。
16.完全圆角。

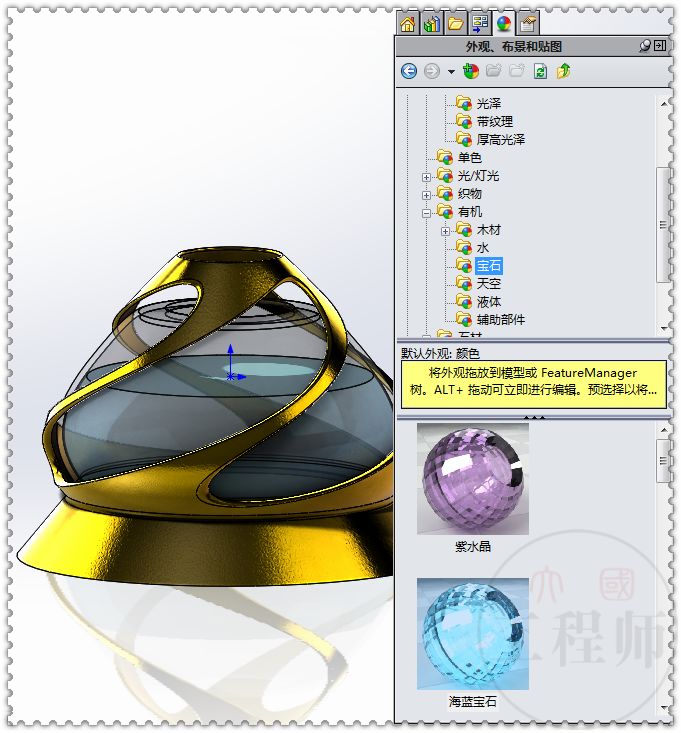

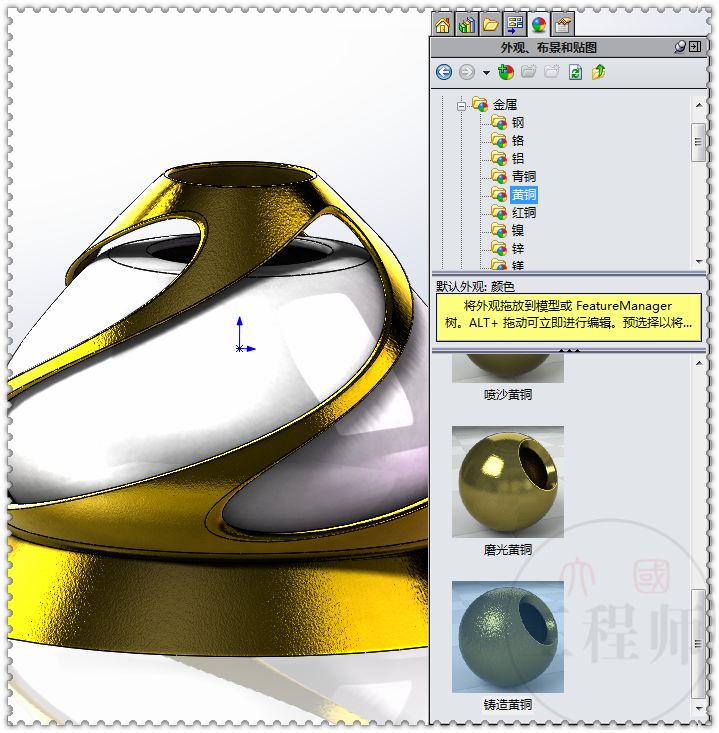

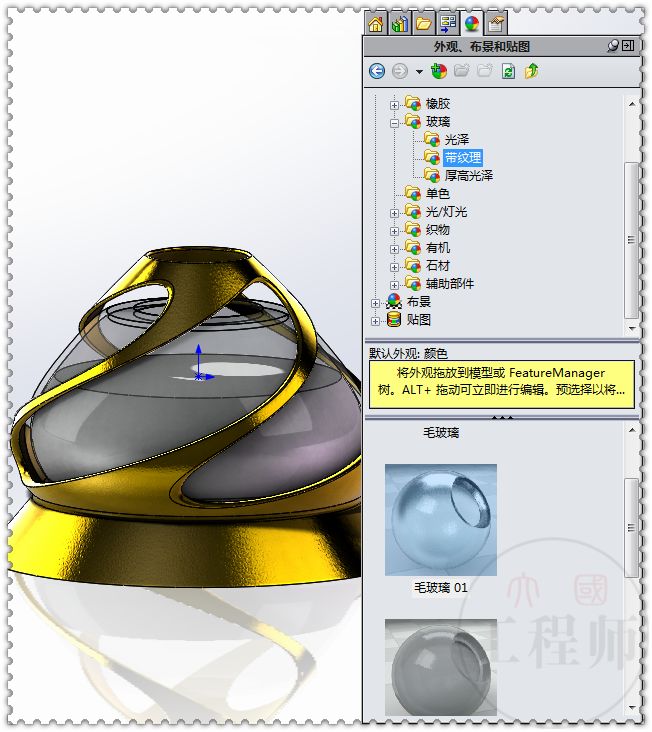

17.添加外观。

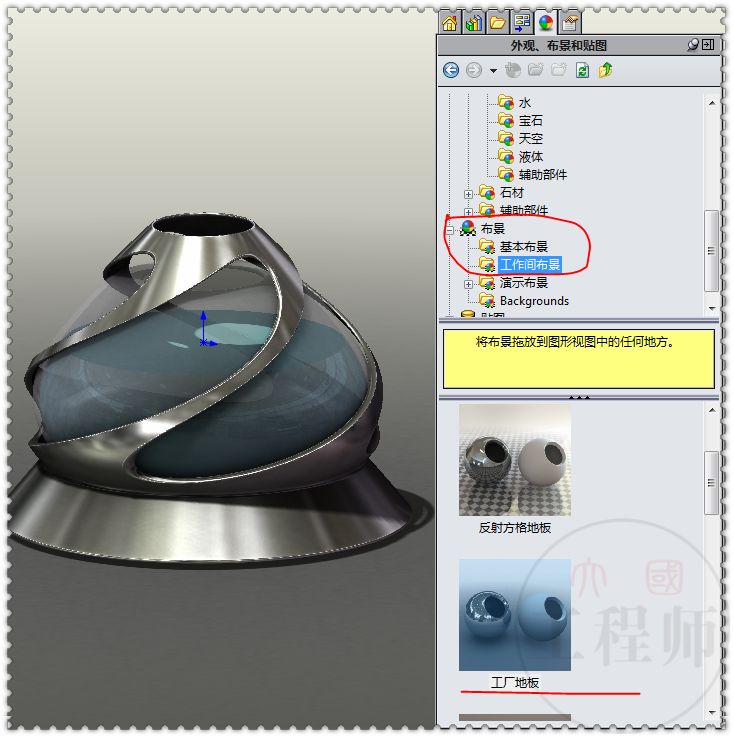

18.选择一个布景。
21.完成。
