画CAD，经常会遇到不知道图例的情况，经过小编呕心沥血的查找，终于找到了这个超全的CAD图例！

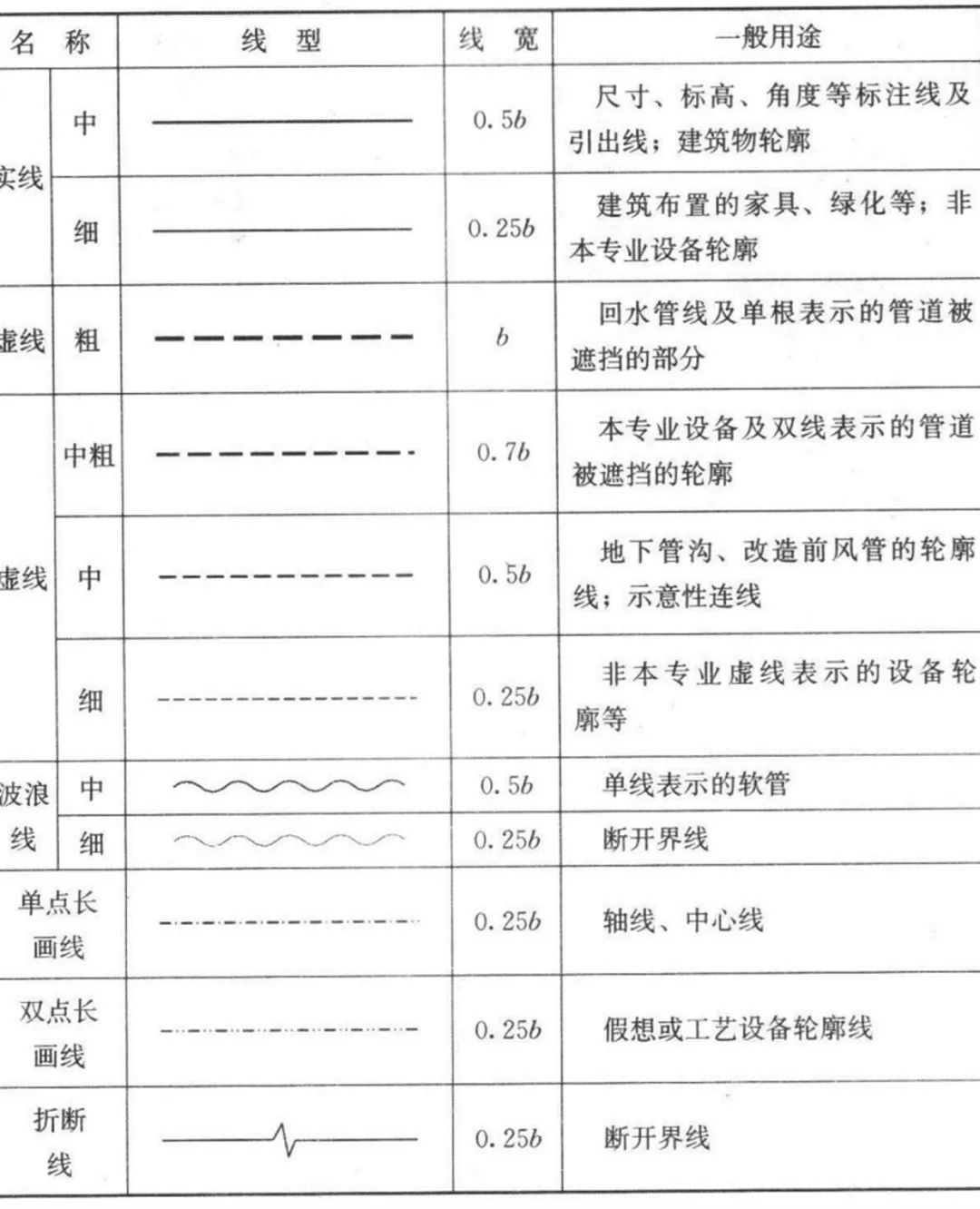

线型及其含义：

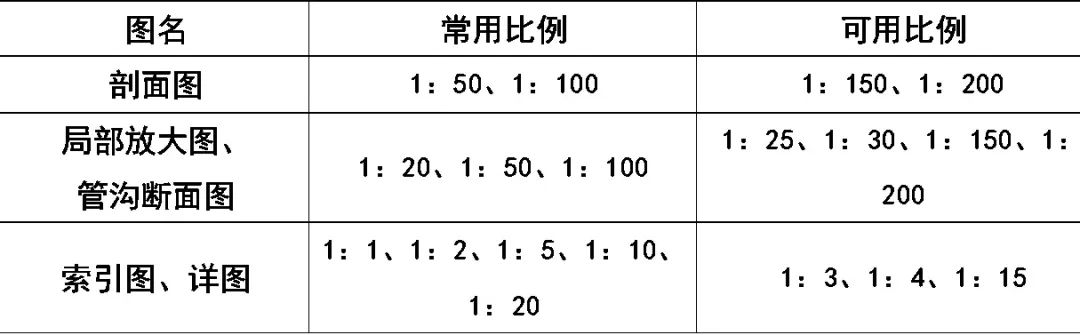

比例：

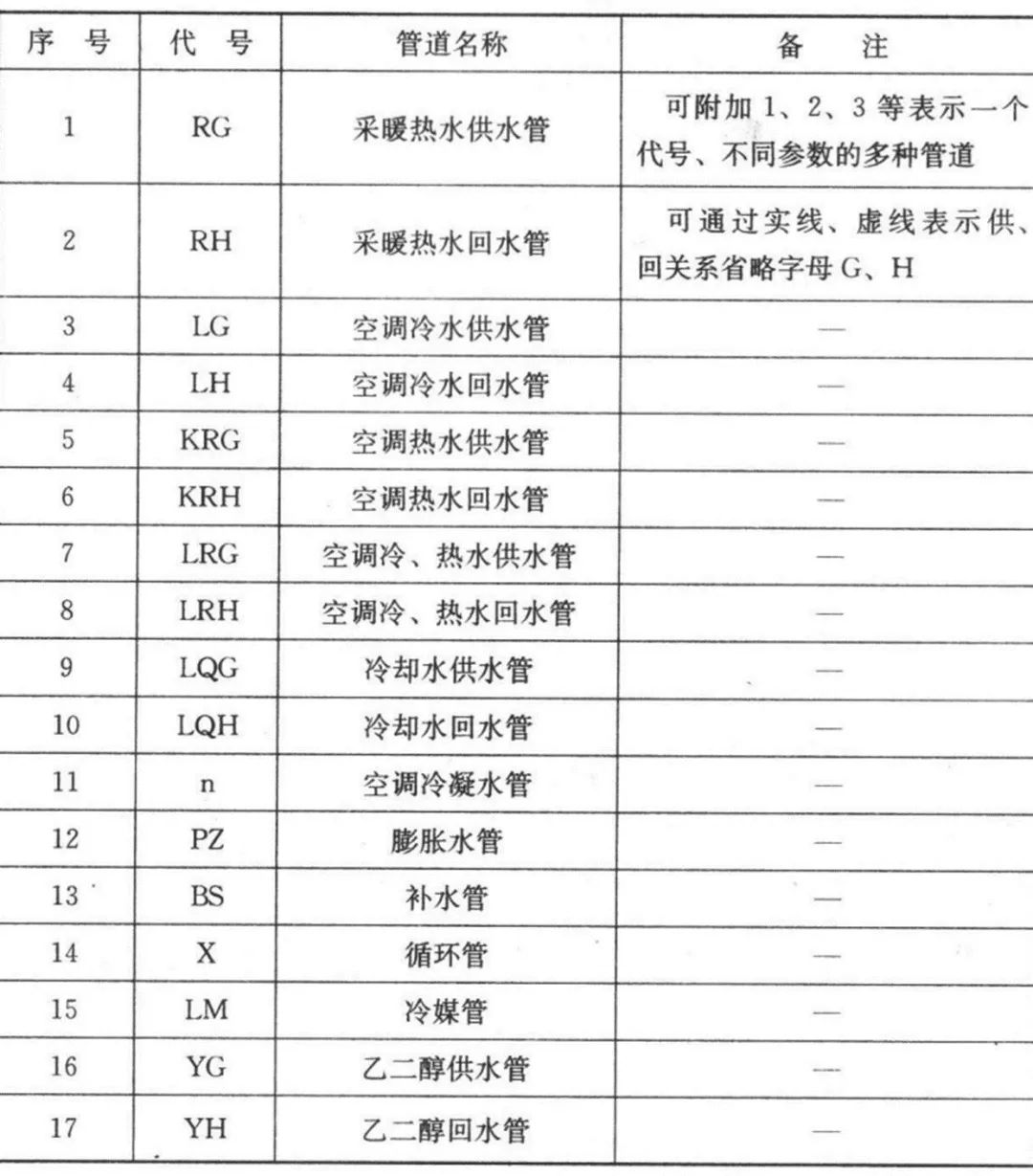

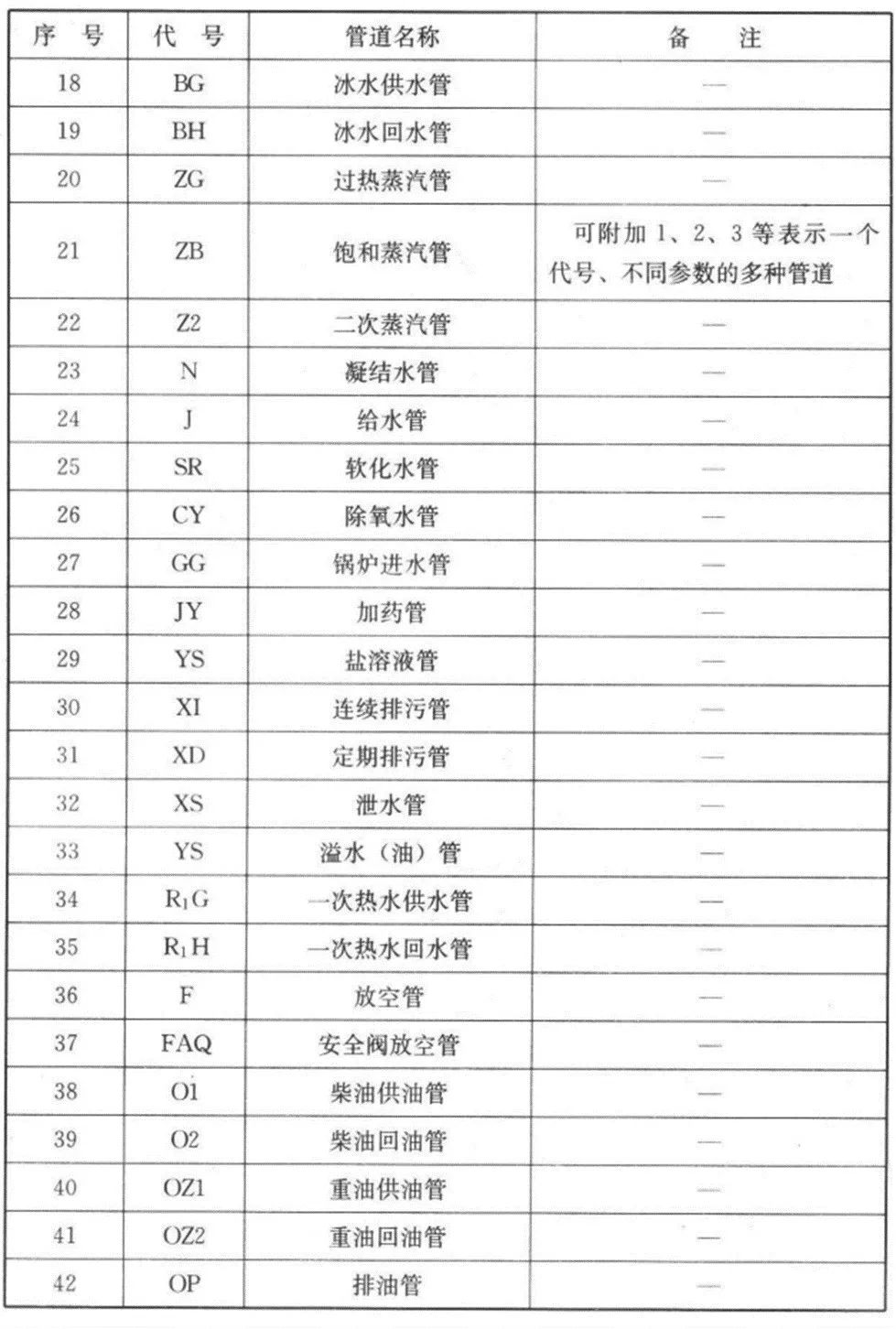

水、汽管道代号：
工艺管道施工图常用图例：

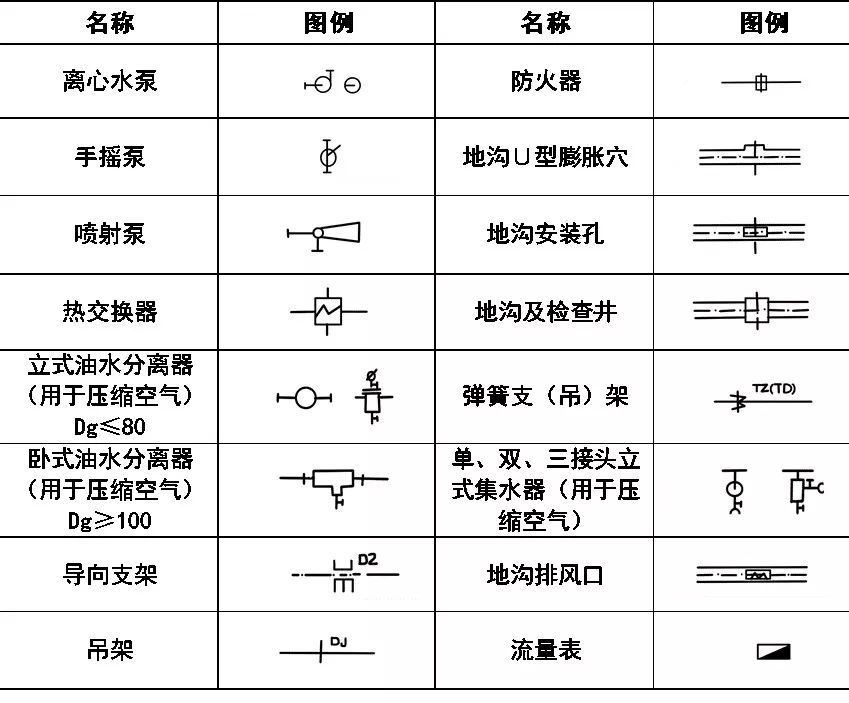

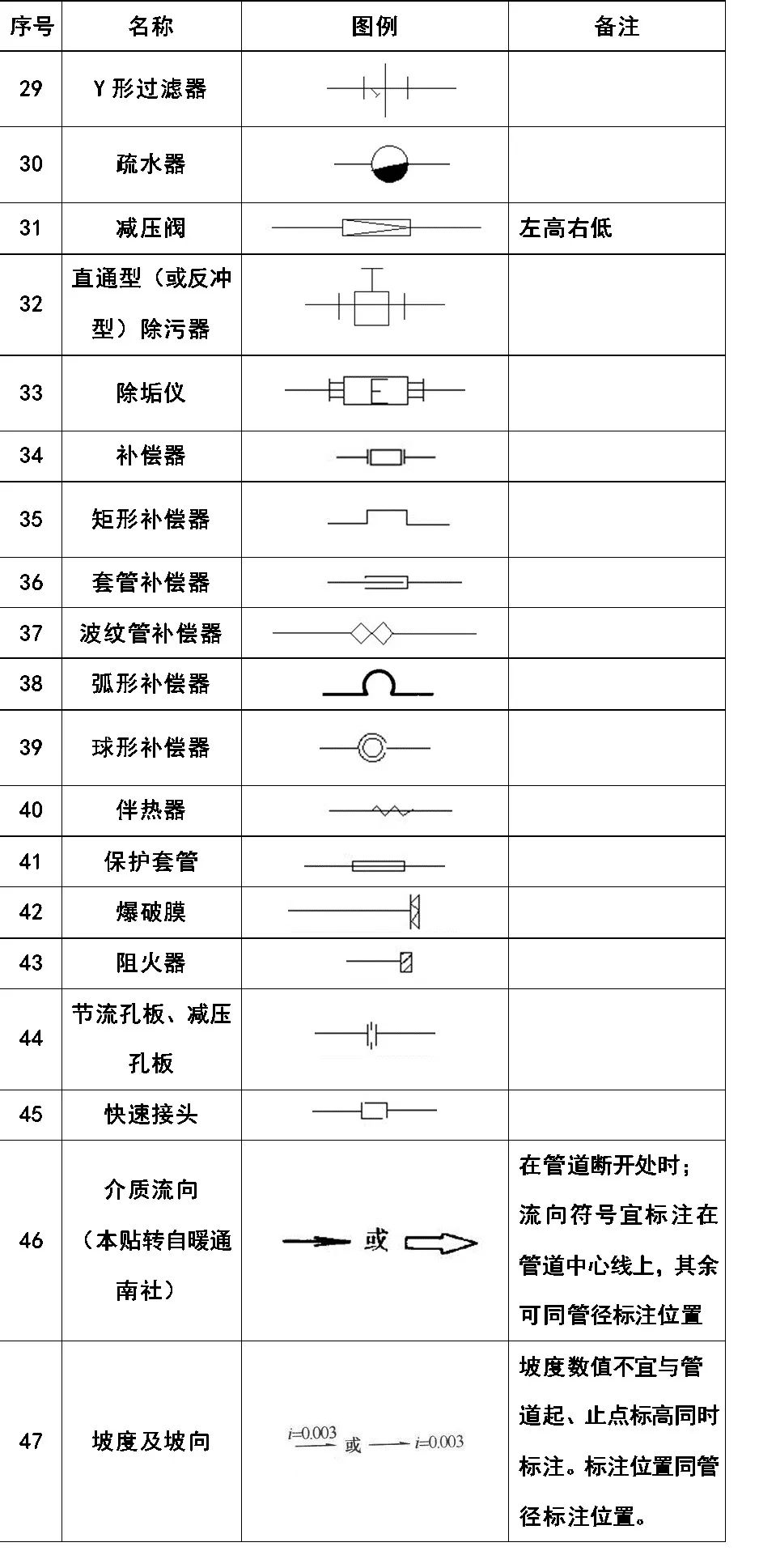

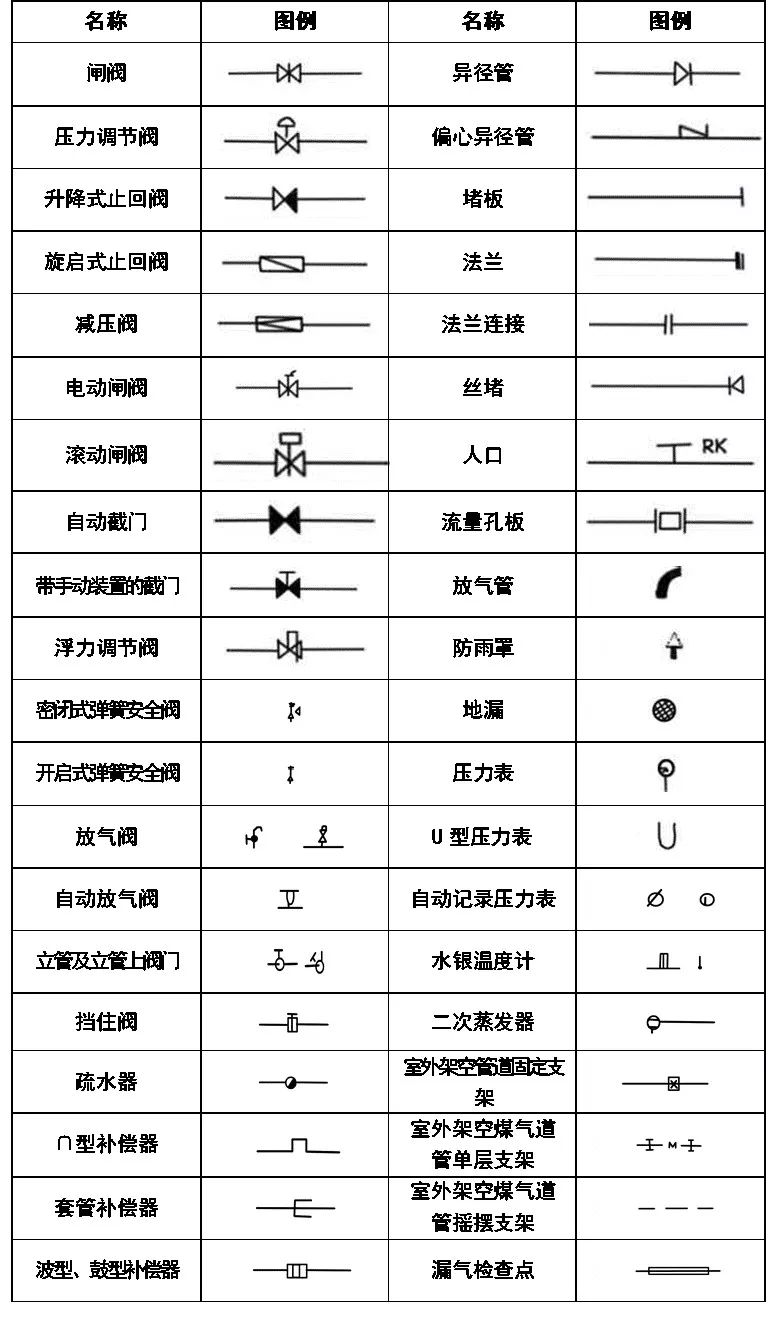

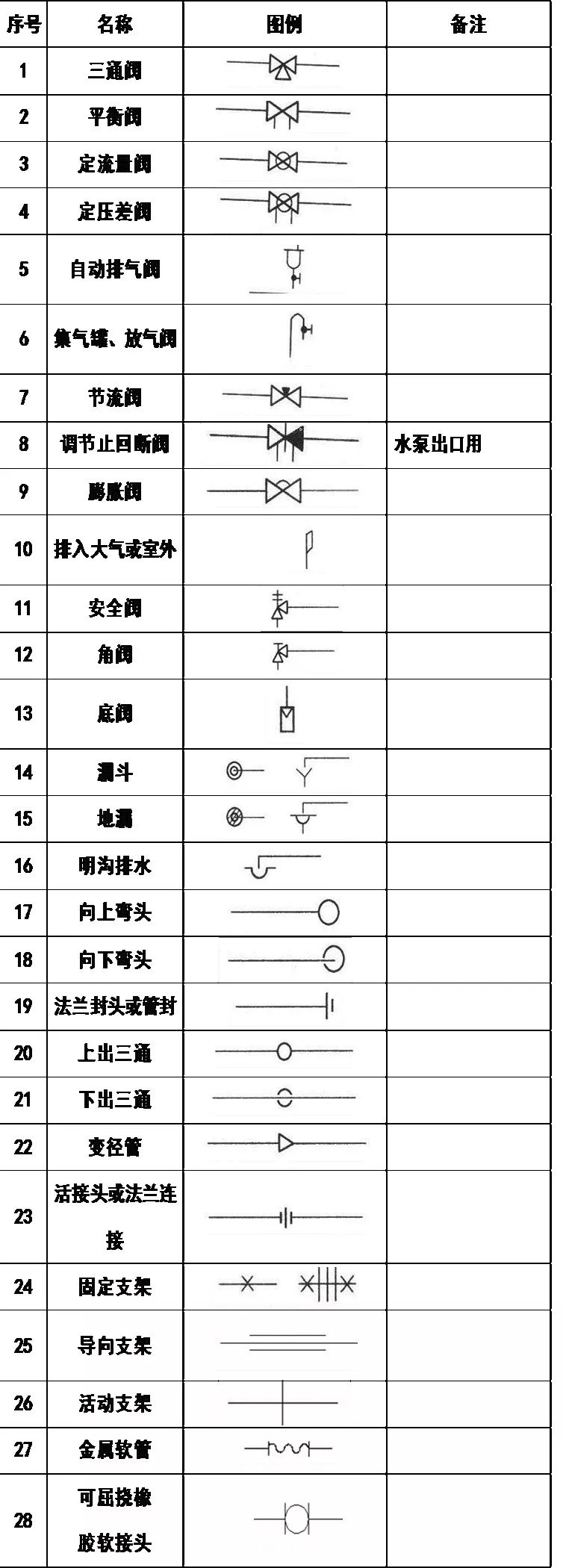

水、汽管道阀门和附件图例：

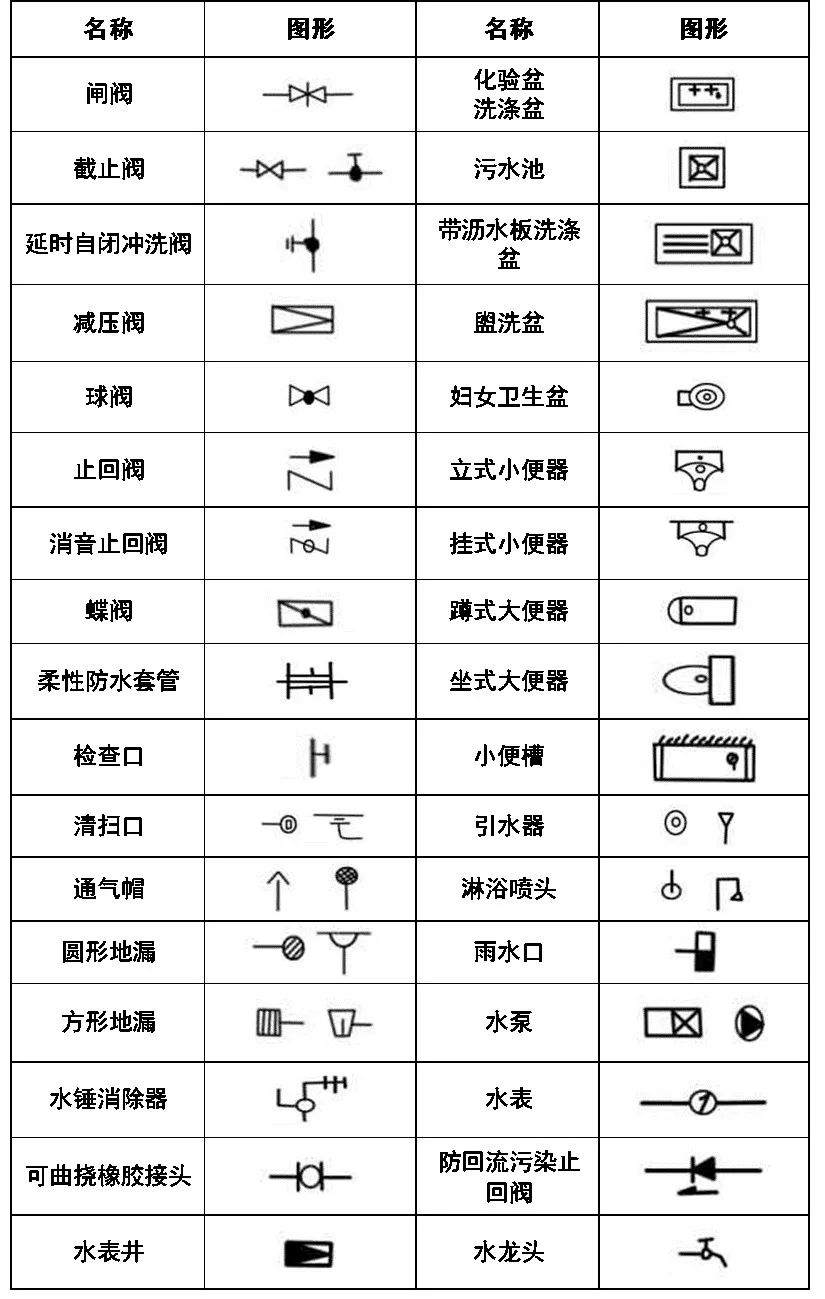

给排水、采暖常用图例：
通风空调工程常用图例：

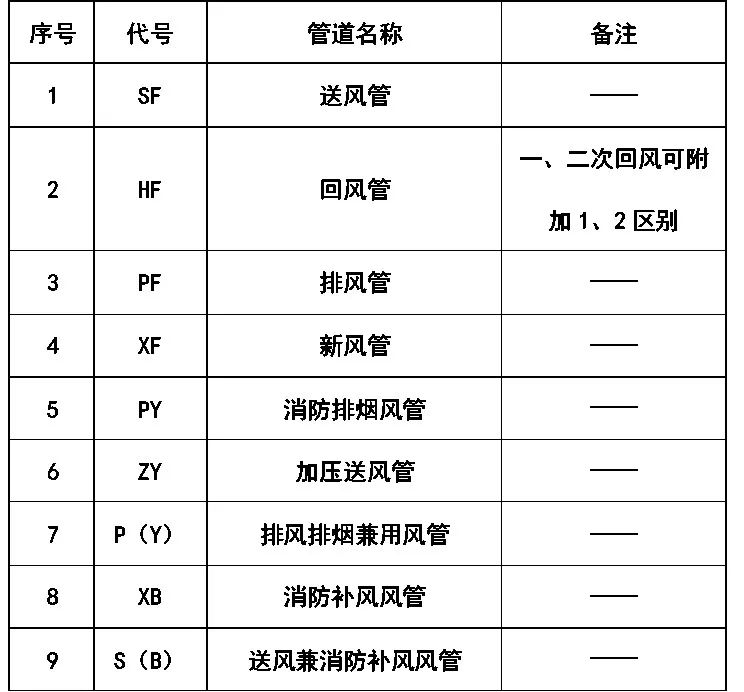

风道代号：

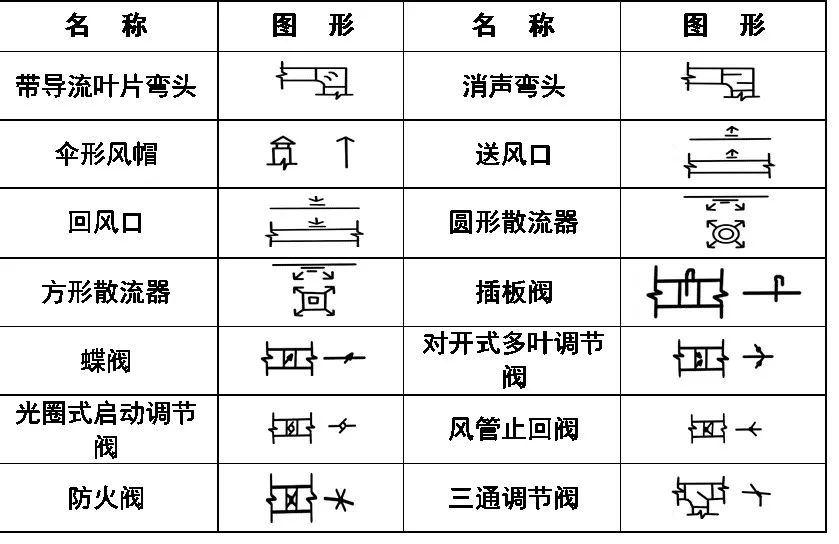

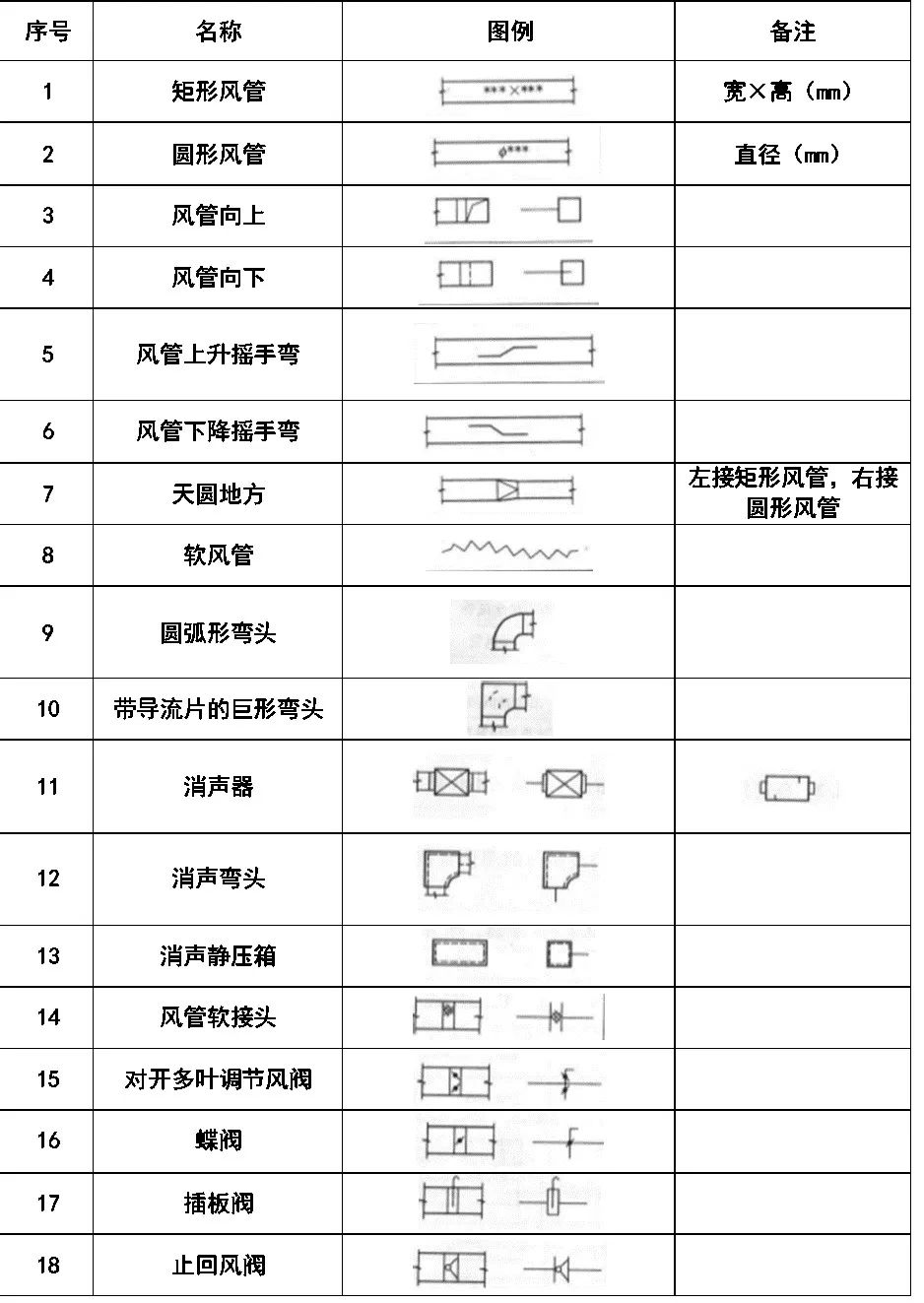

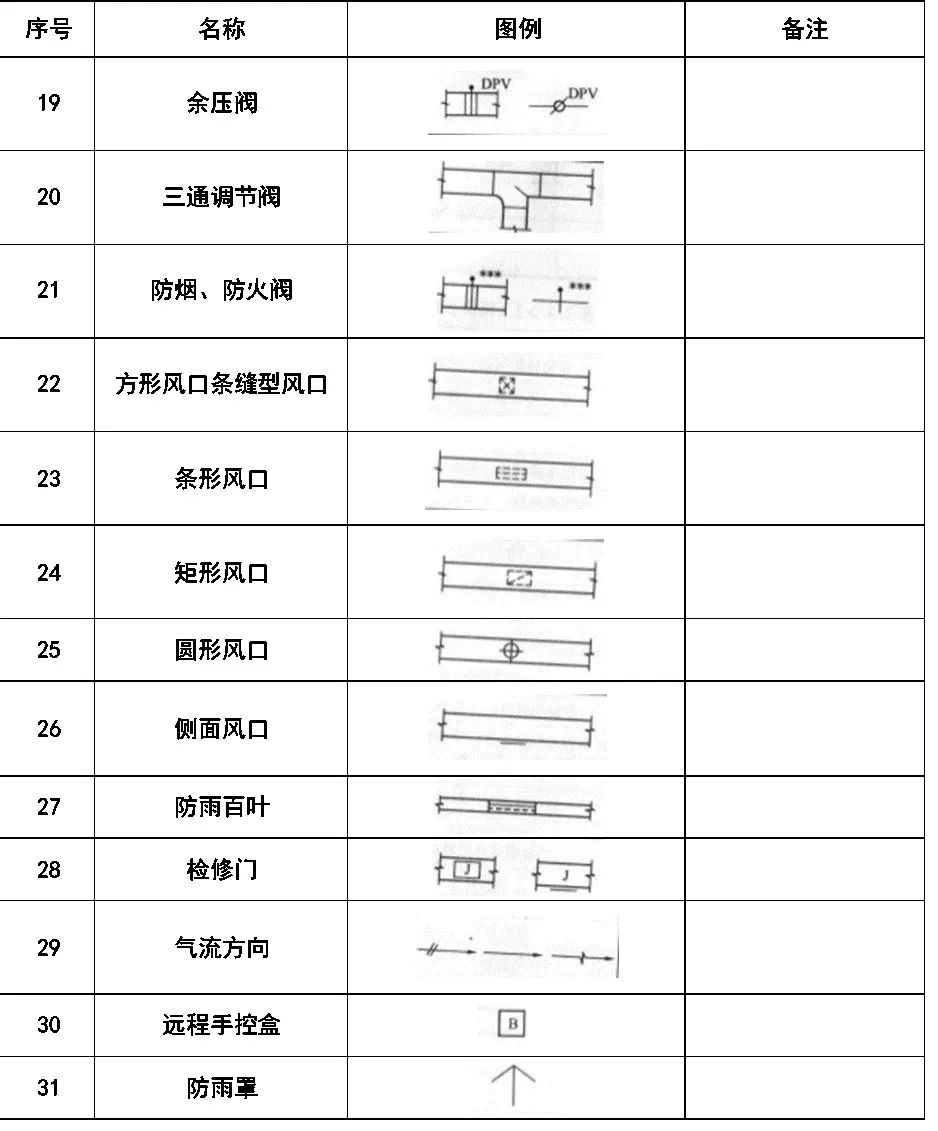

风道、阀门及附件图例：

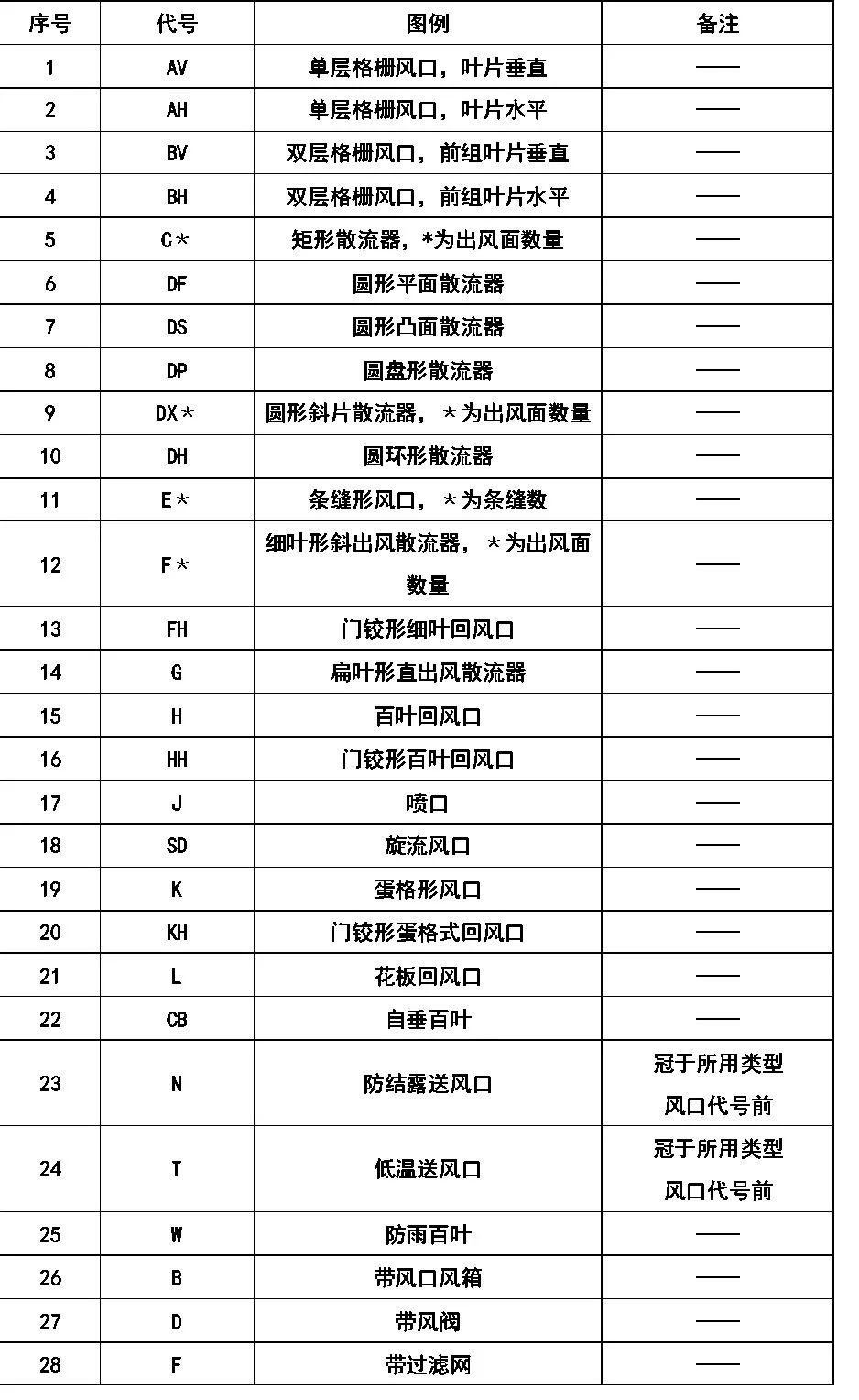

风口和附件代号：

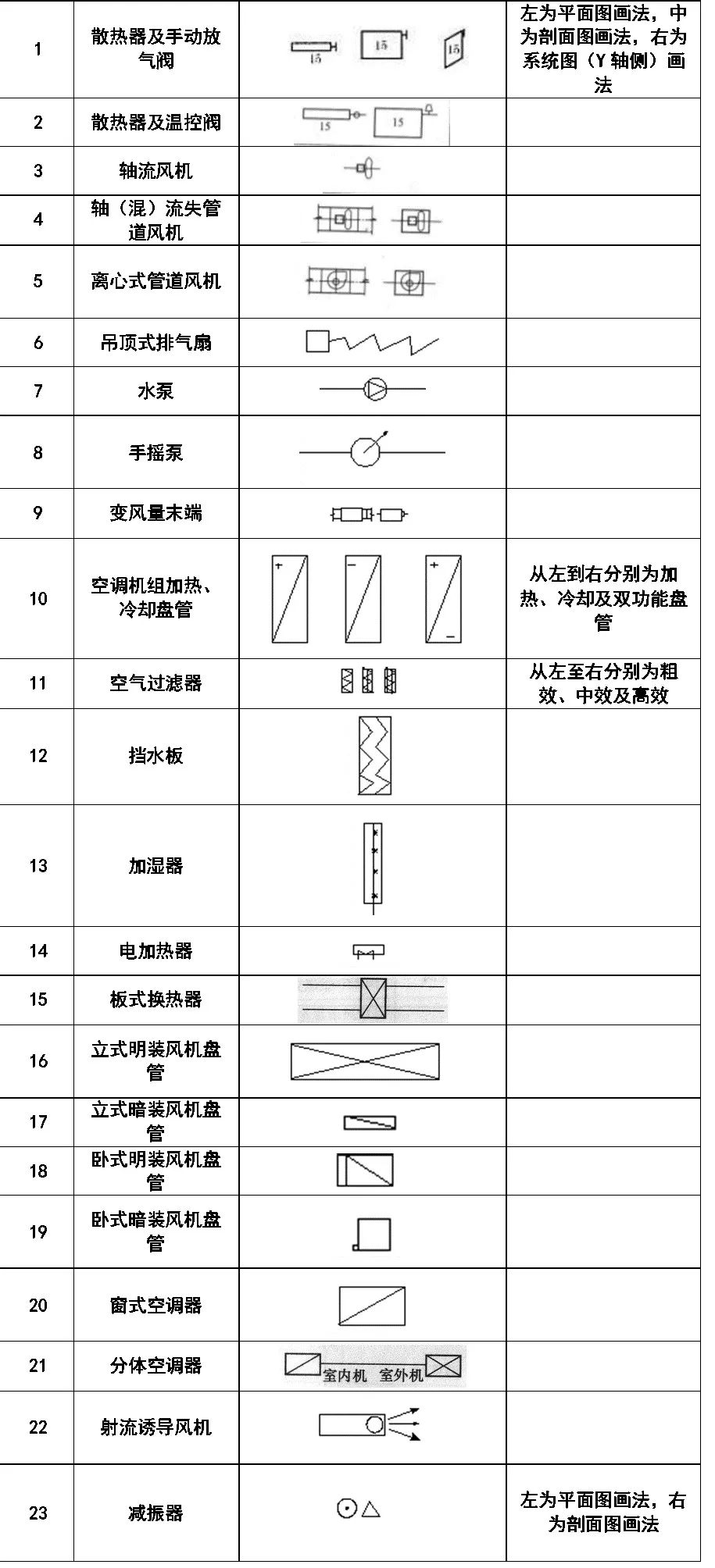

暖通空调设备图例：

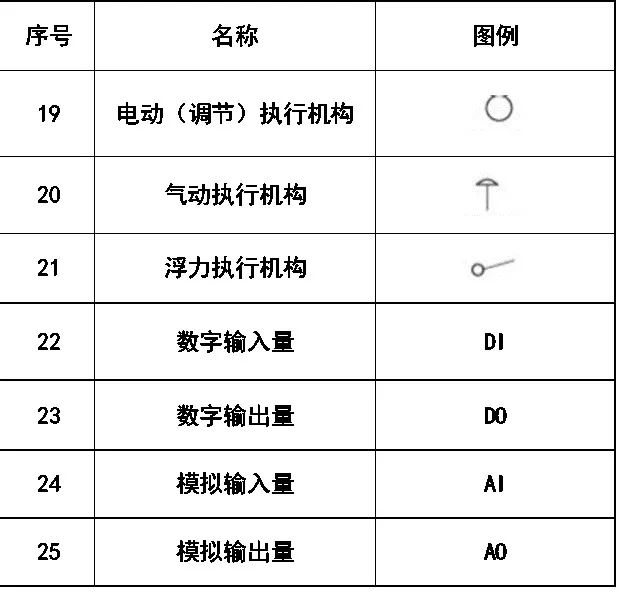

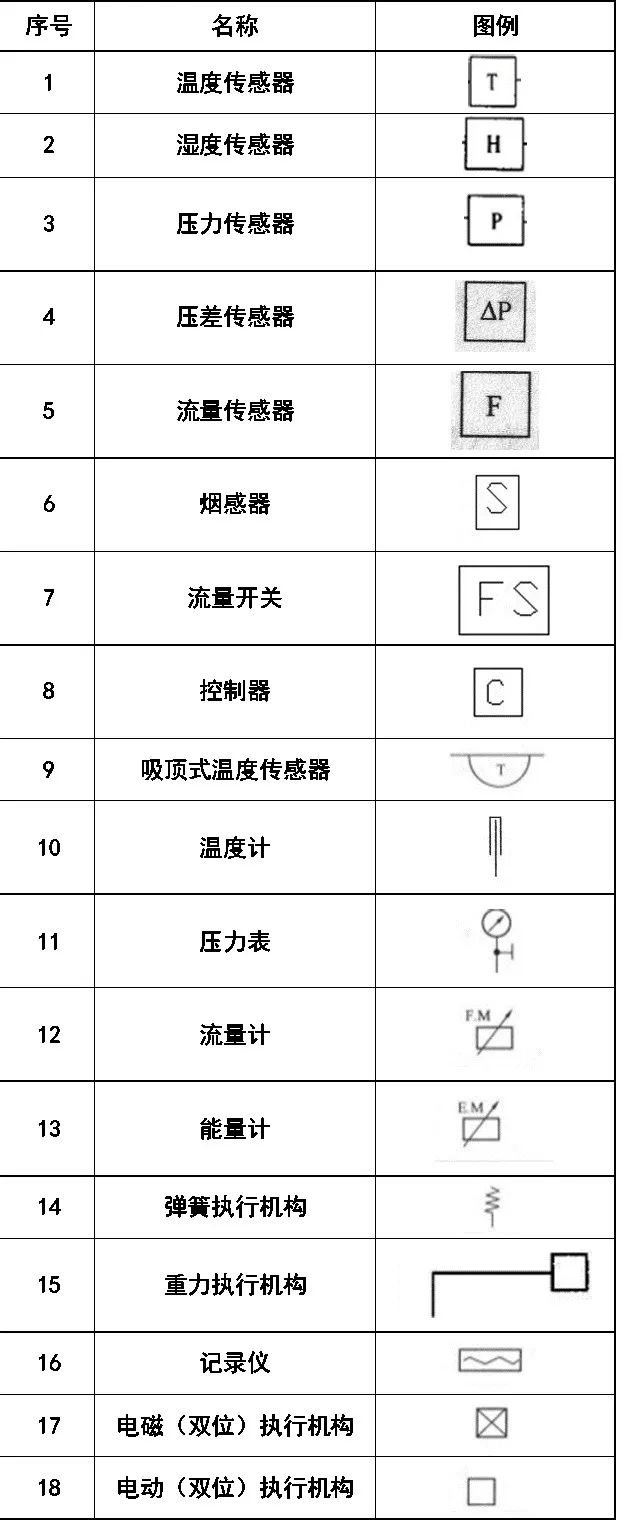

调控装置及仪表图例：
各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：

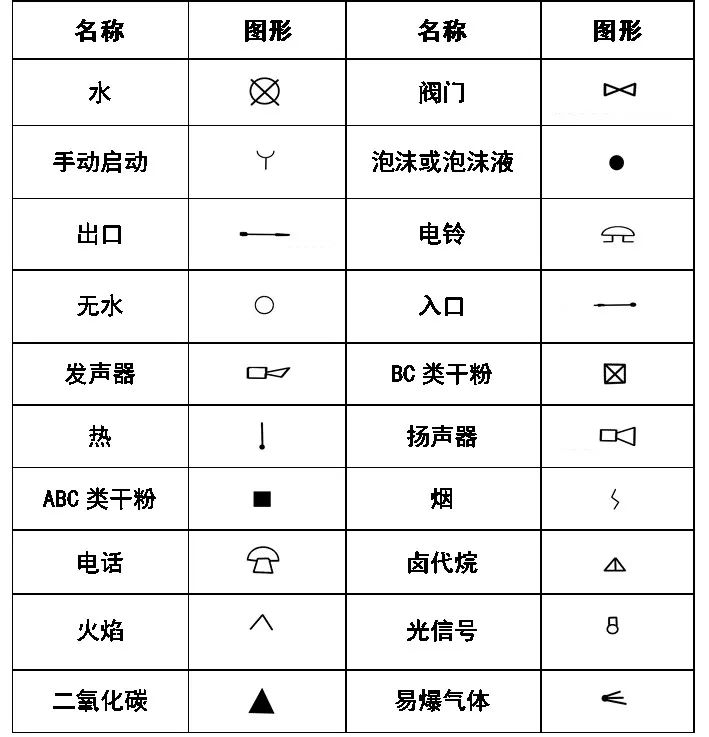

消防工程辅助符号：

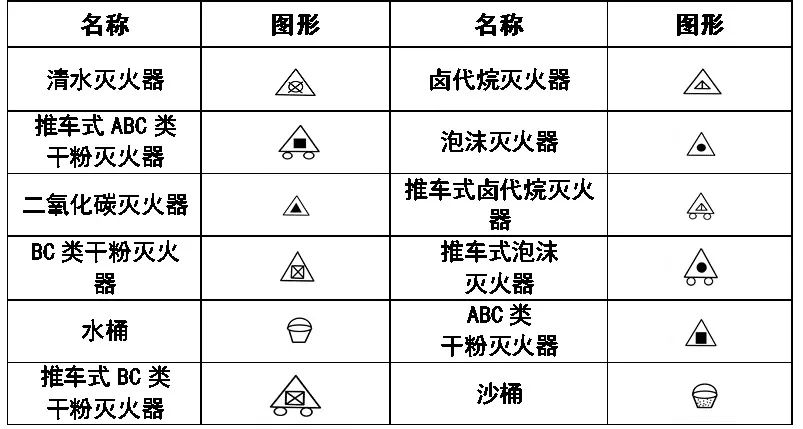

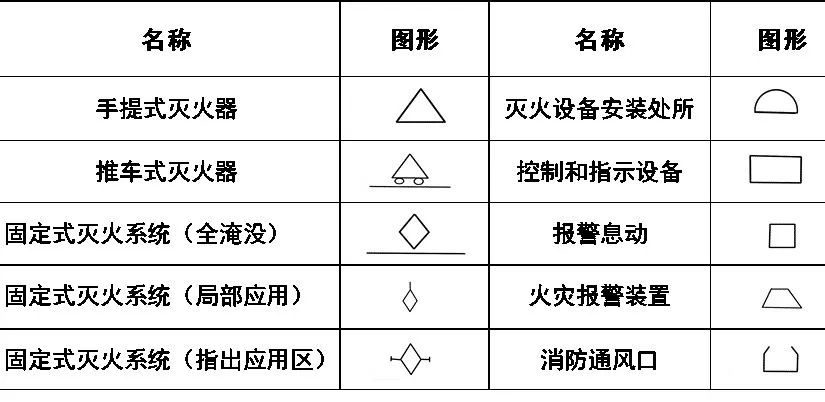

消防工程灭火器符号：
