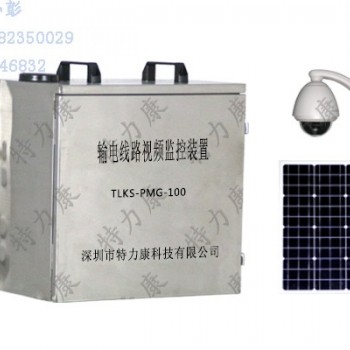

智能电网综合在线监测系统太阳能及高性能聚合物蓄电池

一、概述 输电线路作为电网的重要环节，由于距离长，地域广的特点，在穿越到覆冰区，山谷，采煤区域等地形时，使得我国架空线路极其容易出现导线覆冰，导线舞动，杆塔基础发生滑移，倾斜等现象，造成一系列线路短路，倒塔，断线事故等电力事故，对输电线路的稳定运行造成很大威胁。为此特力康研发了一款智能电网综合在线监测系统，可以在不同气象条件保持良好的可视距离，为线路的科学管理提供有力的技术支持。 二、工作原理 智能电网综合在线监测系统综合性很强，可以针对不同气象环境和地形进行针对性监测，可包含山火监测、激光防外破监控、微气象监测、视频图像监测等多个子系统模块。采集前端可对周边环境的温度、湿度、风向以及线路拉力、杆塔倾斜角等数据进行分析收集，并通过GPRS、CDMA、3G、Internet传输方式及时传输至后台控制中心并加以分析，工作人员可根据分析结果实时了解线路运行状况，对相关、线路采取防范措施，确保线路安全运行。 三、技术参数 名称 技术指标 供电方式 太阳能及高性能聚合物蓄电池 通信方式 4G/3G/GPRS/WIFI/OPGW光纤通信 工作电压 DC12V/DC24V 视频采集单元 1、红外距离：100～120米 2、水平范围及速度：水平360°连续旋转，速度0.6～200°/S 3、垂直范围及速度：0～90°，支持自动翻转,速度0.8～75°/S 4、分辨率：200万像素 1920（H）X1080（V） 5、视频接口：HD-AHD格式视频输出，PAL制,BNC头 红外山火探测单元 1、非制冷384*288像素 2、RS485控制方式，内置PELCO-D/P控制协议； 3、自带灰度报警功能，报警等级可设； 4、可见光采用1080P摄像机； 5、采用云台及双窗体设计。 激光探测单元 1、红外激光，波长905nm 2、I级半导体激光测距（对人眼无害） 智能枪机单元 1、有效分辨率：1920(H)*1280(V) 2、视频输出：AHD VIDEO(1080P) 3、低照度：0.01LUX 4、红外距离：50M 5、工作环境：-20℃ --- 50℃ 报警单元 1、工作电流：静态18mA报警33mA 2、探测角度: 110° 高声响喇叭 1、标准电流：100-150mA； 2、声压指数：≥115dB（测试距离300mm，环境噪声≤65Db, 标准电压）； 四，功能特性 1、智能电网综合在线监测系统具有嵌入式设计，内置视频压缩编解码单元和4G/3G无线通讯单元，独立工作，体积小，功耗低 2、包含山火监测、激光防外破监控、微气象监测、视频图像监测等多个单元 3、具备受控采集功能，能响应远程指令，按设定采集方式、采集时间、采集时间间隔启动采集 4、具有采集风速、风向、气温、湿度等气象参数的功能 5、能进行远程调焦、设置图片采集时间间隔，且图像清晰度达720P 6、能够全天候24小时对线路进行监测预警 五、后语 随着社会经济的发展，线路电压和线路会越来越长，对于线路的科学管理也愈发重要，输电线路能否做到安全，可靠的运行，取决于科学管理方式，智能电网综合在线监测系统多方面的科学数据分析，可由有效为线路管理者提供有力的看技术支撑，切实实现线路的科学管理。保障线路的稳定运行。 更多产品详情和信息，欢迎致电或搜索特力康。
