深圳市扬晶微电子有限公司

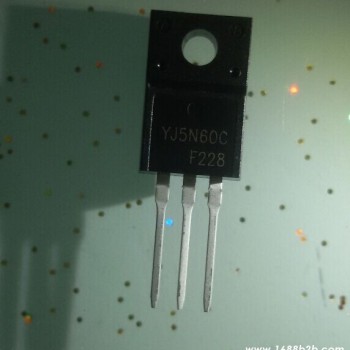

产品描述 YJ5N60C N沟道增强型高压功率MOS场 效应管。该产品广泛适用于AC-DC开关电源， DC-DC电源转换器，高压H桥PMW马达驱动。 产品特点 ★ 5A,600V，RDS DS DS(on)(典型值）1.97Ω ★ 开关速度快 ★ 低电荷、低反向 极限值（TC=25℃） 参数名称 符号 数值 单位 漏极—源极电压 VDS 600 V 漏极电流 @TC=25℃ ID 5 A 栅源电压 VGS ±30 V 耗散功率 @TC=25℃ PD 40 W 结温 TJ 150 ℃ 储存温度 Tstg -55～150 ℃ 特性参数值（TC=25℃） 参数说明 符号测试条件小值典型值大值单位 漏源反向电压 BVDSS VGS=0V, ID=250μA600 — — — — V 漏源截止电流 IDSS VDS =600V,VGS= 0V — — — — 1.0 μA 栅源截止电流 IGSS(F/R) VGS = ±30V,VDS= 0V — — — — ±100 nA 通态电阻 RDS(on) VGS=10V, ID=2A — — 1.97 2.4Ω 栅源极开启电压 VGS(th) VDS = VGS, ID = 250μA2.0 — — 4.0 V 源漏二极管正向 导通压降 VFSD IS=4A,VGS=0V — — — — 1.4V 深圳市 扬晶微电子 有限公司 高低MOS,三端稳压ICYJ原装. 现货火爆热销售中！ YJ9926 YJ4435 YJ4953 YJ9435 YJ8205A YJ3400 YJ3401 YJ3402 YJ3407 YJ3409 YJ3414 YJ3416 YJ2300 YJ2301 YJ2302 YJ2303 YJ2305 YJ2306 YJ2307 YJ2311 YJ2312 YJ7805 YJ7806 YJ7808 YJ7809 YJ7812 YJ7812 YJ1N60 YJ2N60 YJ4N60 YJ5N60 YJ7N60 YJ8N60 YJ10N60 YJ12N60 YJ50N06 YJ全新原装，质量稳定。
17329985575
